Замок для соединения конвейерных лент в кольцо

   Завод Феникс предлагает приобрети замки для соединения конвейерных лент. Они бывают для лент различной толщины и ширины, оцинкованные и нержавеющие. Ниже представлены различные типы замков с описанием их параметров:
Название Фото Толщина ленты, мм Max прочность ленты, Н/мм Min Ø барабана, мм Материал Кол-во винтов в звене, шт Комплектация
FF N 73 FF-N73-_1_ 9-15 1000 250 Гальванизи-рованная сталь 3 2 полосы соединений, трос, винты, бита, инструкция

Возможные ширины замка, мм 500 600 650 800 1000 1200
Folla Furetto N 73 - соединение для конвейерных лент, работающих в средних и тяжелых режимах эксплуатации.

Преимущества:
  • Простота монтажа. 1. Данный замок не требует специальных инструментов. Для установки нужны только: молоток, шуруповерт, УШМ.
    2. Установка упрощена за счет самонарезающих винтов, стягивающих замок на ленте.
  • Регулировка длины стыка. Возможность изменения длины за счет добавления/сокращения количества звеньев.
  • Возможность повторного применения.
  • Высокая прочность соединения. Применение соединительного троса повышенной жесткости.
Тип MS 25 MS 35 MS 45 MS 55 MS 65
Фото Замок-MS25-MLT-big Замок-MS35-big Замок-MS45-big Замок-MS55-big Замок-MS65-big
Толщина ленты, мм 3,5-7,5 4,5-10,0 6,0-11,0 9,0-15,0

10,0-18,0

Min Ø барабана, мм 75  90 125 250 450
Max прочность ленты, Н/мм 450 630 650 1000 1250
Мах натяжение ленты, Н/мм 45 63 65 100 125
Материал Гальванизированная сталь или нержавеющая сталь AISI 316 (обладающая антимагнитными свойствами) Гальванизирован-ная сталь
​Монтаж MS - соединения.
Необходимые вспомогательные средства:
- Прямоугольник, линейка, измерительная лента, маркер;
- Безопасный нож,
- Прибор для измерения толщины ленты,
- Аккумуляторный или пневматический шуруповёрт с устанавливаемым крутящим моментом >/= 30Nм,
- Насадка на шуруповёрт PZ2 или PZ3

Последовательность установки замка:

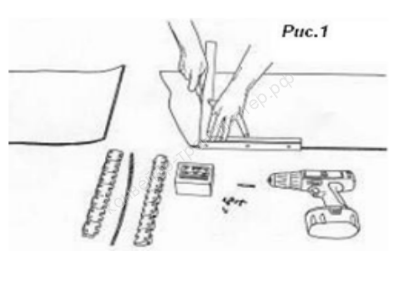

Отрезать ленту под прямым углом
В соответствии с толщиной ленты выбрать саморезы.

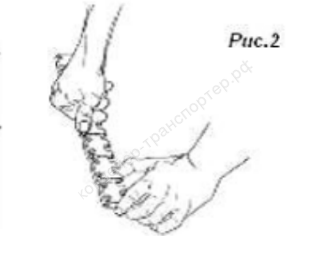

Поджать соединительные пластины до расстояния в толщину ленты.

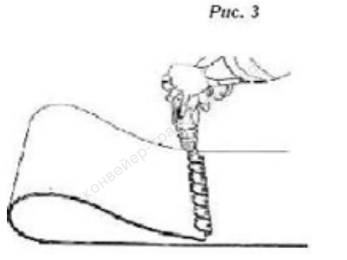

Следить за тем, чтобы лента была вставлена до упора в соединение и располагалась точно по центру.
При желании снять примерно 2мм резиновой обкладки при помощи шлифовальной машинки.

Стыковать ленты можно двумя способами:
- не переворачивая ленту (закручивать саморезы на рабочей стороне ленты);
- перевернуть ленту, головки саморезов остаются на нерабочей стороне.

Саморезы вкручивать строго вертикально под сильным давлением. Стыковка считается
качественной, когда металлические пластины вжаты в ленту.
При использовании саморезов избыточной длины, обломать выступающие концы или убрать их шлифовальной машинкой.

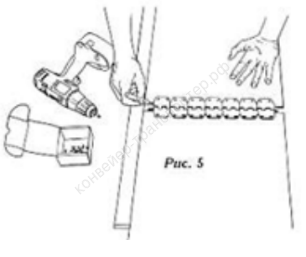

Таким же образом прикрутить соединение на второй конец ленты, при этом следить, чтобы обе части соединения были параллельны друг другу.
Обрезать выступающие концы ленты по бокам, вложить обе половины соединения друг в друга, вставить стержень.
Внимание:
- весь процесс стыковки должен проходить на абсолютно гладкой и твёрдой поверхности, в которую могут вонзиться саморезы при избыточной длине;
- советуем использовать профессиональный шуруповёрт с 18V или 24V,НЕ ИСПОЛЬЗОВАТЬ машинку для ударного бурение или ударный шуруповёрт;
- насадка на шуруповёрт должна быть хорошего качества, чтобы соответствовать крутящему моменту без повреждения саморезов.
Тип MR 2 MR 3
Фото 2023-02-15_11-14-03 3
Толщина ленты, мм 3-5 4,8-6,4
Max натяжение ленты, Н/мм 32 40
Min ø барабана, мм 75 100
Материал Оцинкованная или нержавеющая сталь Оцинкованная или нержавеющая сталь
Соединение Mini Record (MR) – это металлическое соединение с шипами для лент конвейера небольшой толщины.
Предварительно установленные шипы обеспечивают соединению повышенную прочность. Благодаря таким шипам замок остается на
ленте, даже если лента находится под определенной нагрузкой. Некоторые модели из серии MR могут устанавливаться на ленту с рабочим натяжением до 40 Н/мм.
Преимущества:
  • Простота в установке
  • Предварительно установленные шипы
  • Повышенная прочность при запуске конвейера в нагруженном состоянии
​​​​Замки SL
 Тип SL 02 SL 03
Фото sl 02-PhotoRoom.png-PhotoRoom sl 03-PhotoRoom.png-PhotoRoom
Толщина ленты, мм 2,4-3,5 3,5-4,8
Max натяжение ленты, Н/мм 28 38
Min ø барабана, мм 50 60
Материал Оцинкованная или нержавеющая сталь Оцинкованная или нержавеющая сталь
Соединение Self-Lock® разработано и запатентовано MLT. Благодаря эффективности и простоте, Self-Lock® занимает одну из лидирующих позиций в инновационной стыковке конвейерных лент.
Металлическая скобка соединения заходит в ленту во время закрытия замка и фиксирует зубцы внутри, что облегчает очищение ленты.
Сегменты соединения взаимосвязаны, риск потери сегмента максимально низок.
Self-Lock® – это соединение без выступов, гладкого типа, обеспечивающее сильный зажим ленты.

Преимущества:
  • Установка соединения за 1 цикл.
  • Сильный зажим ленты.
  • Легкая чистка ленты.
  • Совместимость с лентами настилом.
  • Отсутствие неровностей.
Тип SS 35 SS 50 SS 63 SS 80 SS 100 SS 125 SS 180 SS 200
Фото

ss 35

ss 40

ss 63

ss 80

ss 100 ss 125 ss 125 ss 125
Для лент EP250/2 EP250/3 EP315/2 EP315/3 EP400/2
EP400/3

ЕР500/3
ЕР500/4
EP500/3 EP500/4 EP630/2 EP630/3 EP630/4 EP630/5 EP800/2 EP800/3
EP800/4 EP800/5

EP1000/3 EP1000/4 EP1000/5 EP1000/6

EP1250/3 EP1250/4 EP1250/5 EP1250/6

EP1400/3 EP1400/4 EP1500/5 EP1600/4 EP1600/5 EP1800/4 EP1800/5 EP1800/6

EP2000/4 EP2000/5

Max прочность ленты, Н/мм 315 400 630 800 1000 1250 1800 2000
Толщина ленты/ Min Ø барабана 4-5/160; 5-9/180; 9-11/200 6-7/160; 7-11/180; 11-13/200 4-5/220; 5-9/250; 9-13/300 4-5/250; 5-9/270; 9-11/300; 11-15/350 5-9/300; 9-11/350; 13-15/400 7-13/350; 13-17,5/400 7-14,5/400; 14,5-17,5/500 7-11,5/500; 11,5-14,5/650; 14,5-17,5/ 800
MLT является изобретателем привинчиваемого соединения, созданного в 1994 году: SUPER-SCREW®.
С тех пор эта методика стыковки лент бесконечного типа, зарекомендовала себя во всем мире, предлагая быструю и простую установку в любых ситуациях.

Сферы применения: цементные заводы; карьеры, ГОКы, тяжелая промышленность, шахты и т.д.


Преимущества:
  • Полностью утапливается в ленте.
  • Легкая и быстрая установка (1-2 чел.).
  • Герметичность и гибкость.
  • Совместим с небольшими диаметрами барабанов.
  • Совместим со всеми типами скребков.
  • Увеличивает производительность.
