Пластинчатый конвейер — это транспортирующее устройство непрерывного действия, в котором грузонесущим органом служит полотно из жёстко закреплённых пластин, соединённых тяговыми цепями.
Такие конвейеры применяют для перемещения штучных, крупнокусковых, горячих, тяжёлых и абразивных грузов, а также изделий с острыми кромками - там, где ленточные конвейеры быстро изнашиваются или не справляются с нагрузкой.
Пластинчатые конвейеры
Преимущества использования цепных конвейеров:
- Высокая грузоподъёмность и прочность. Жёсткое полотно выдерживает значительные статические и ударные нагрузки, подходит для тяжёлых и крупногабаритных изделий.
- Безопасность и удобство обслуживания. Модульная конструкция упрощает замену отдельных пластин и цепей, снижая время простоя и стоимость ремонта.
- Устойчивость к агрессивным условиям. Транспортеры рассчитаны на работу с горячими материалами, пылью, абразивами и химически активными средами.
3D-проектирование и продуманная конструкция
Наши специалисты разрабатывают конвейерное оборудование исходя из индивидуальных размеров и условий эксплуатации. С помощью трехмерной графики мы проектируем ваше помещение, в котором будут работать наши транспортеры, с учетом всех особенностей здания и расположения другого оборудования.
Возможный функционал конвейера
- транспортировка;
- подсчет груза;
- остановка конвейера при заполнении приемного бункера;
- конвейер с датчиками остановки - останавливается до того момента, пока груз не заберут с ленты.
Для каких грузов
- Штучные и крупнокусковые;
- Горячие;
- Абразивные;
- С острыми кромками.
Наши проекты
Пластинчатые конвейеры для металлических деталей -
Конвейеры с пластинчатой цепью для транспортировки металлических деталей от штампа в тару.
Характеристики:
Длина - 2000 мм.
Рабочая ширина - 190 мм.
Высота от пола до рабочей поверхности - 1200 мм, регулировка +-200 мм.
Угол наклона - регулируется от 0 до 15 градусов.
Несущее полотно - пластинчатая металлическая цепь.
Нагрузка - распределенная, до 20 кг.
Борт - с регулируемой высотой от 0 до 100 мм.
Шкаф управления - с кнопками пуск, стоп, реверс и частотным преобразователем с потенциометром для регулировки скорости от 0,1 до 0,3 м/сек.
Опоры - колесные, поворотные с тормозом.
Мощность - 0,25 кВт. Напряжение - 380В.
Конвейеры могут комплектоваться следующими компонентами:
Кнопки и тросик аварийной остановки
Кнопки и тросик аварийной остановки
Кнопочный пост на выгрузке/загрузке
Кнопочный пост на выгрузке/загрузке
Регулировка высоты
Регулировка высоты
Регулировка угла наклона
Регулировка угла наклона
Шкаф с кнопками пуск/стоп
Шкаф с кнопками пуск/стоп
Кнопочный пост
Кнопочный пост
Реверс
Реверс

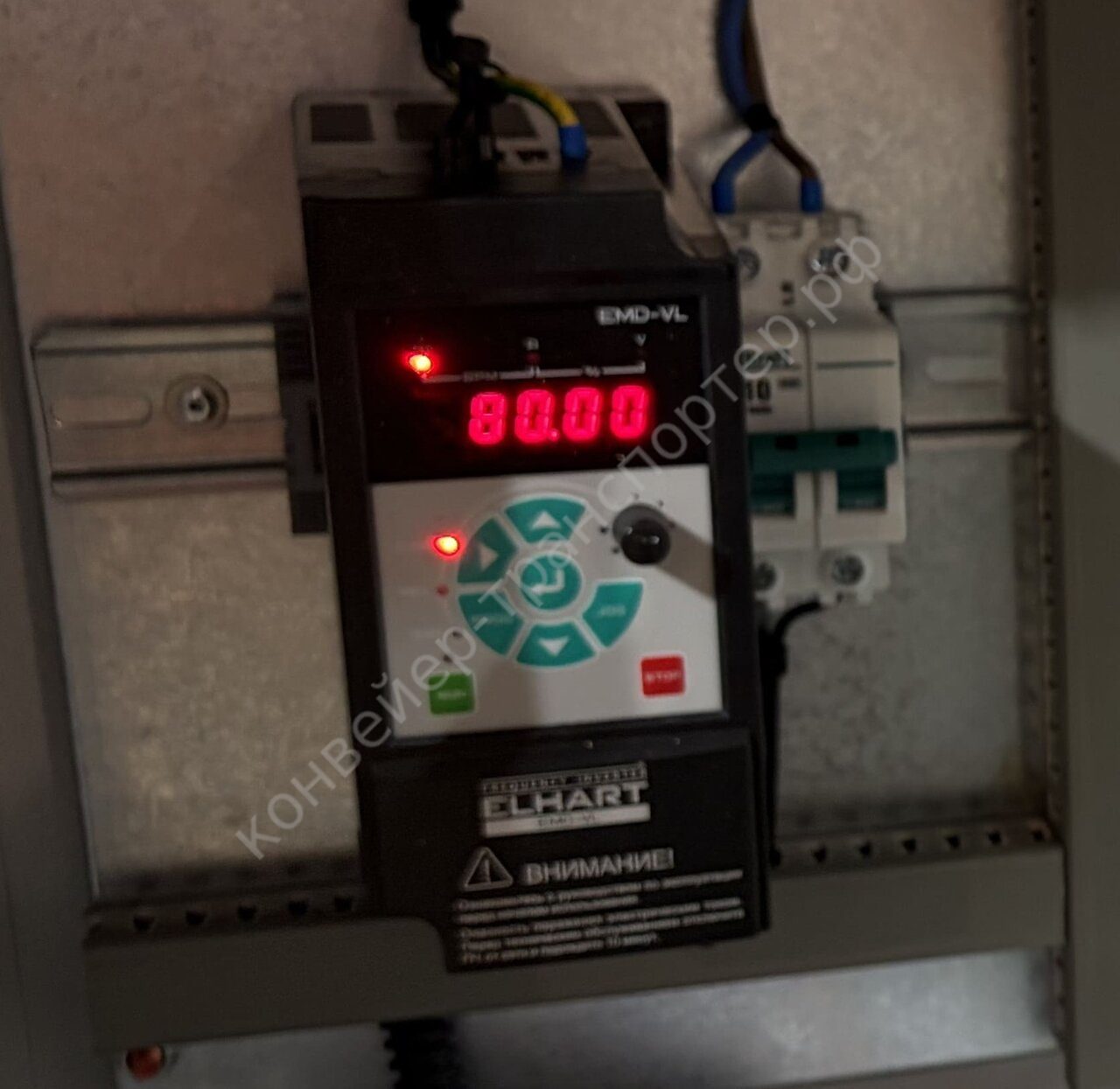

Частотный преобразователь для регулировки скорости
Частотный преобразователь для регулировки скорости
Колеса с тормозами
Колеса с тормозами

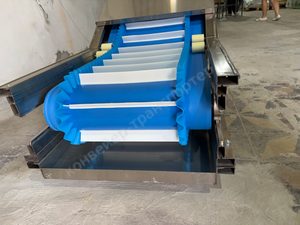

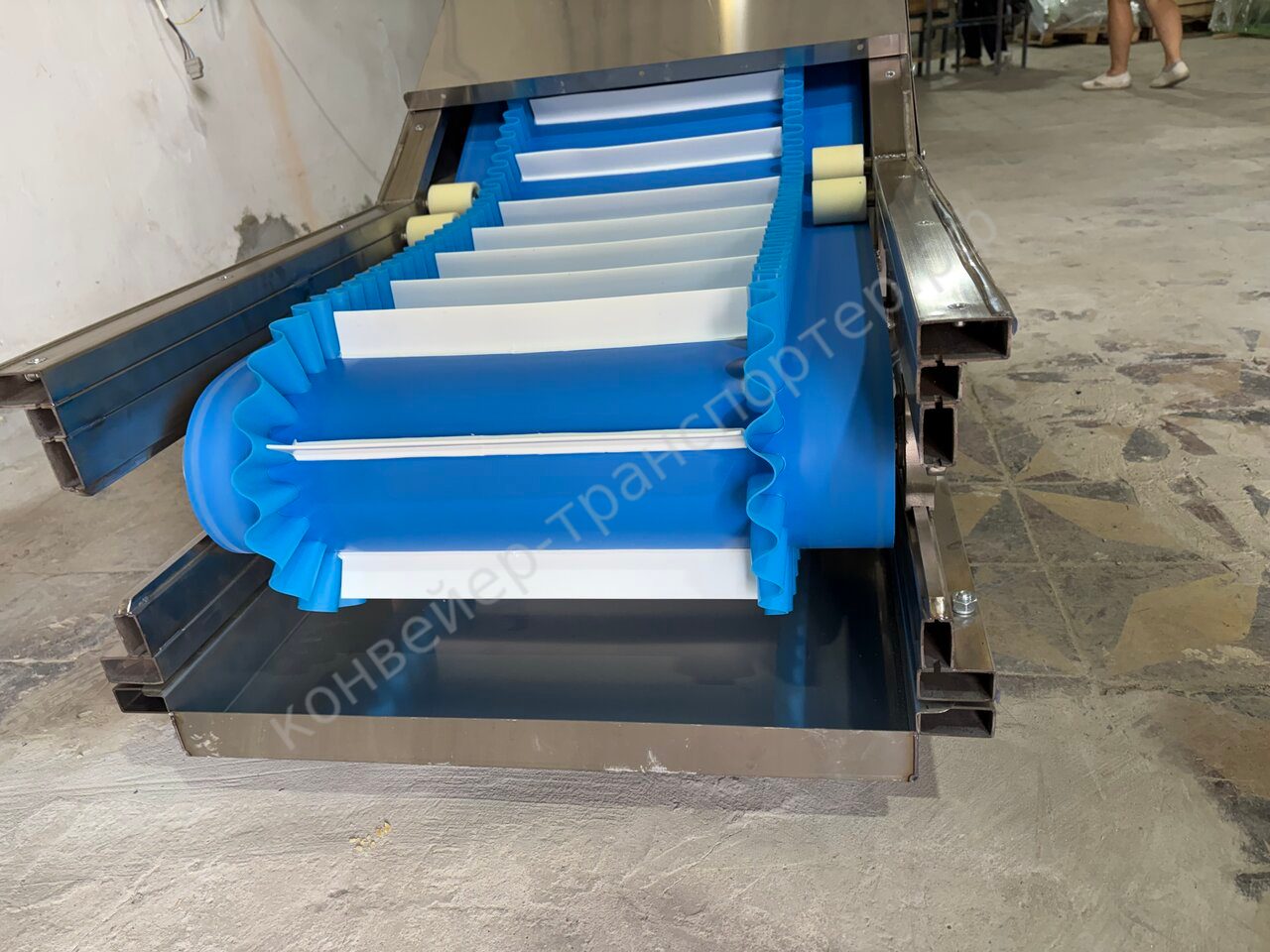

Поддоны для сбора просыпи
Поддоны для сбора просыпи
Частые вопросы
Как ускорить сроки производства?
Стандартный срок изготовления — 30–35 рабочих дней. Чтобы сократить его, важно сделать следующее:
- Назначьте ответственного специалиста — быстрые ответы на наши вопросы в ходе проектирования напрямую ускоряют запуск производства.
- Подготовьте подробное ТЗ — опросный лист, эскизы, фото и описание груза. Чем точнее исходные данные, тем меньше правок и переделок.
Потеряю ли я поддержку завода после окончания гарантии?
Нет. Даже после истечения гарантийного срока мы остаёмся на связи и оперативно помогаем подобрать запчасти. Все чертежи, 3D-модели и характеристики вашего конвейера хранятся в наших архивах бессрочно.
Чем пластинчатый конвейер отличается от ленточного?
Пластинчатый транспортер имеет стальную цепь в качестве тягового органа, что обеспечивает высокую тяговую способность и отсутствие проскальзывания. Он лучше подходит для тяжёлых, горячих, острокромочных и абразивных грузов, а также для сложных трасс с крутыми наклонами и вертикальными участками. Ленточные конвейеры оптимальны для лёгких и среднетоннажных грузов на прямых горизонтальных трассах.
Где чаще всего применяют пластинчатые конвейеры?
Ответ:
Основные отрасли - металлургия, машиностроение, горнодобывающая и цементная промышленность, литейные цеха, производство строительных материалов, а также любые производства, где требуется надёжная транспортировка тяжёлых, горячих или абразивных грузов.
